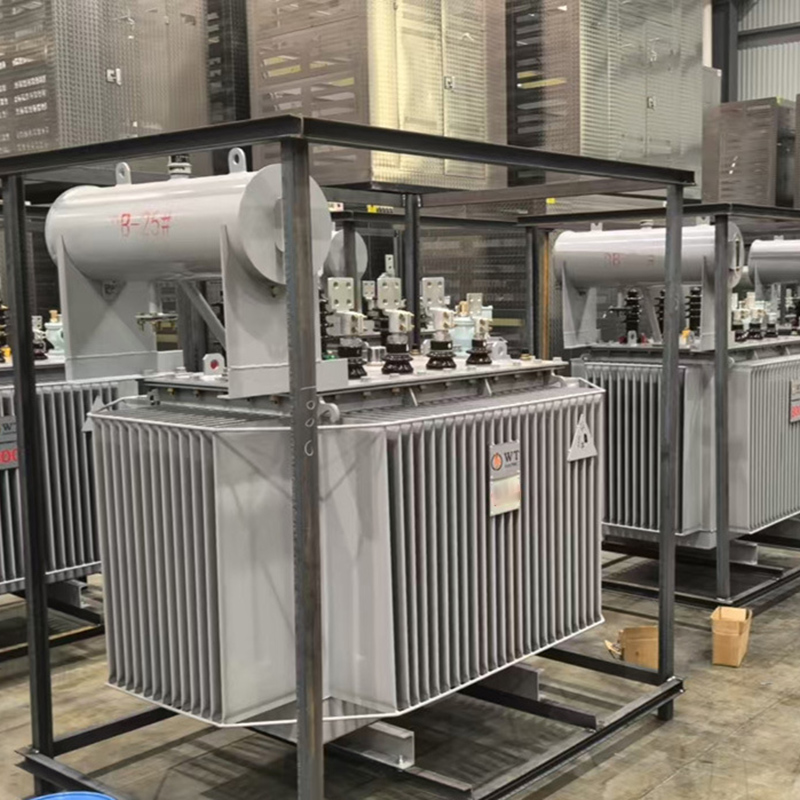

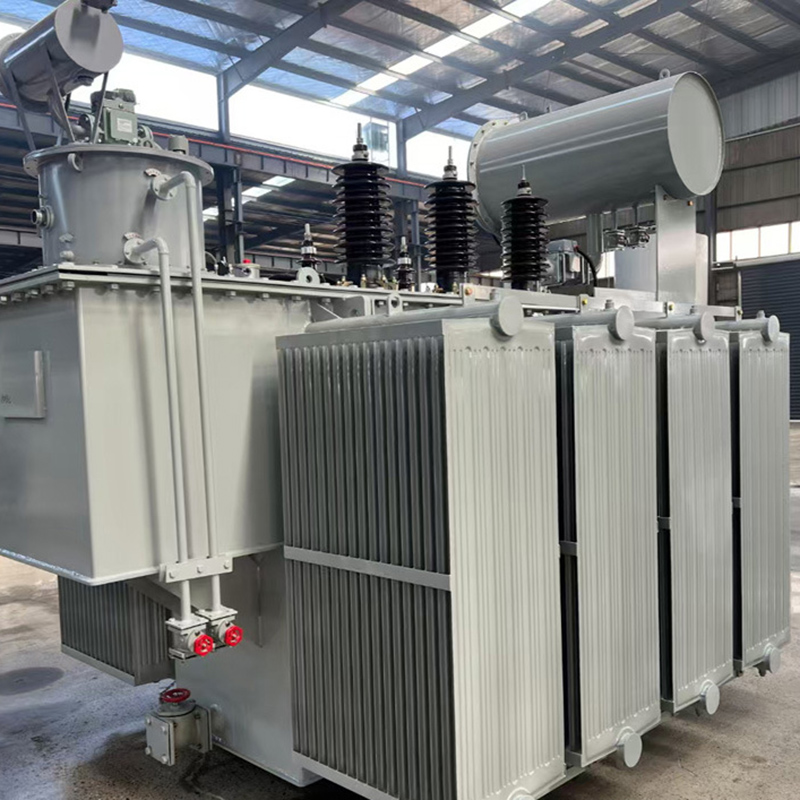

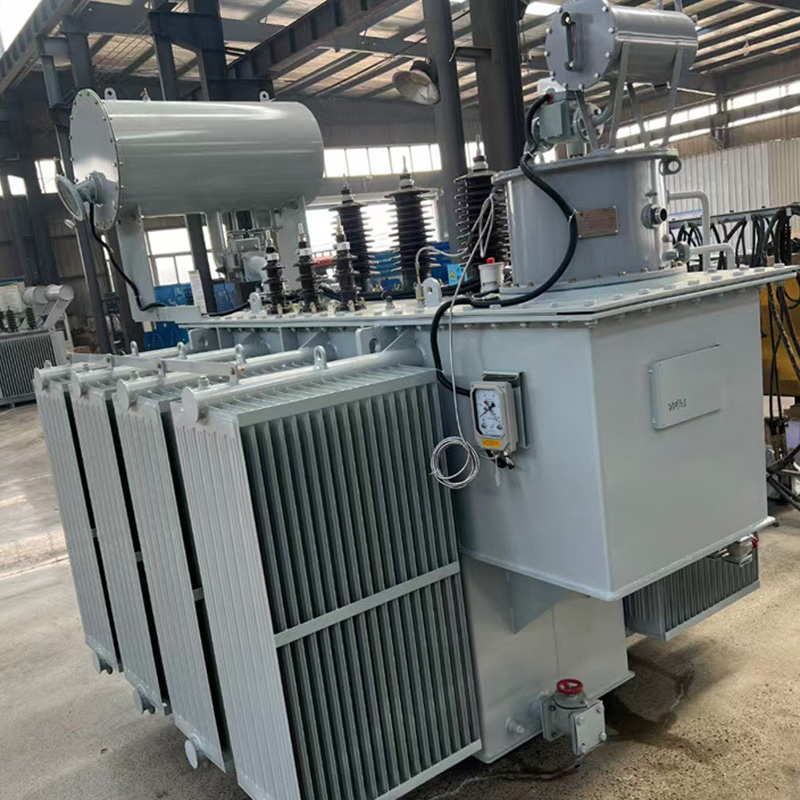

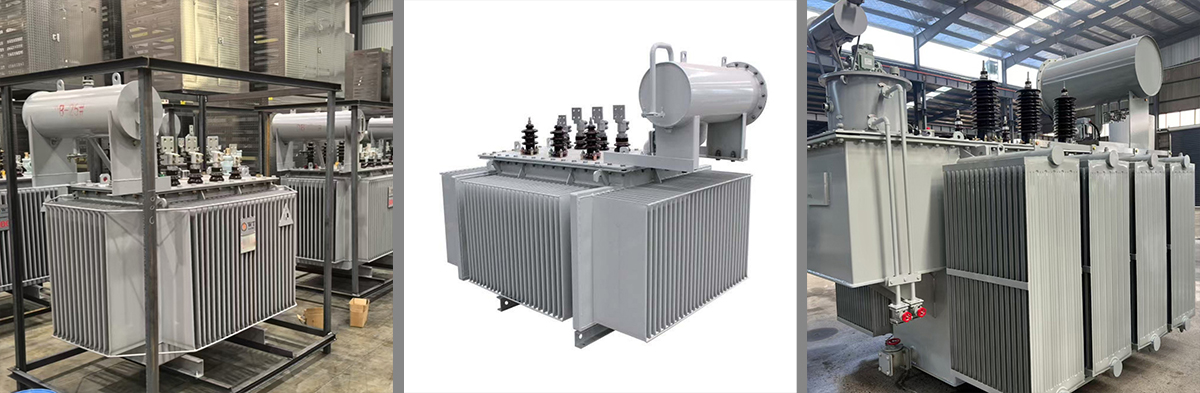

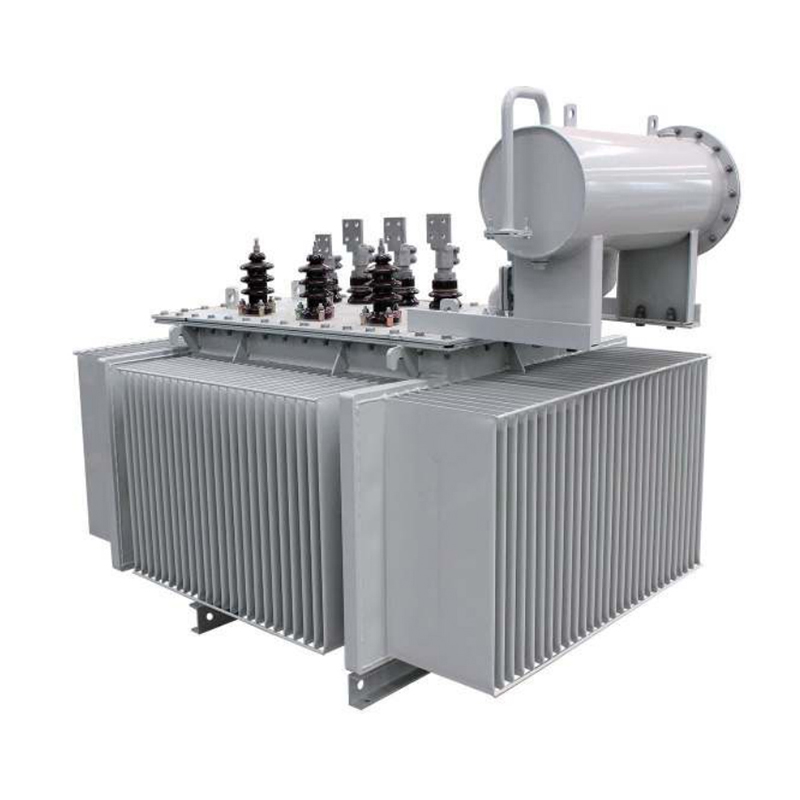

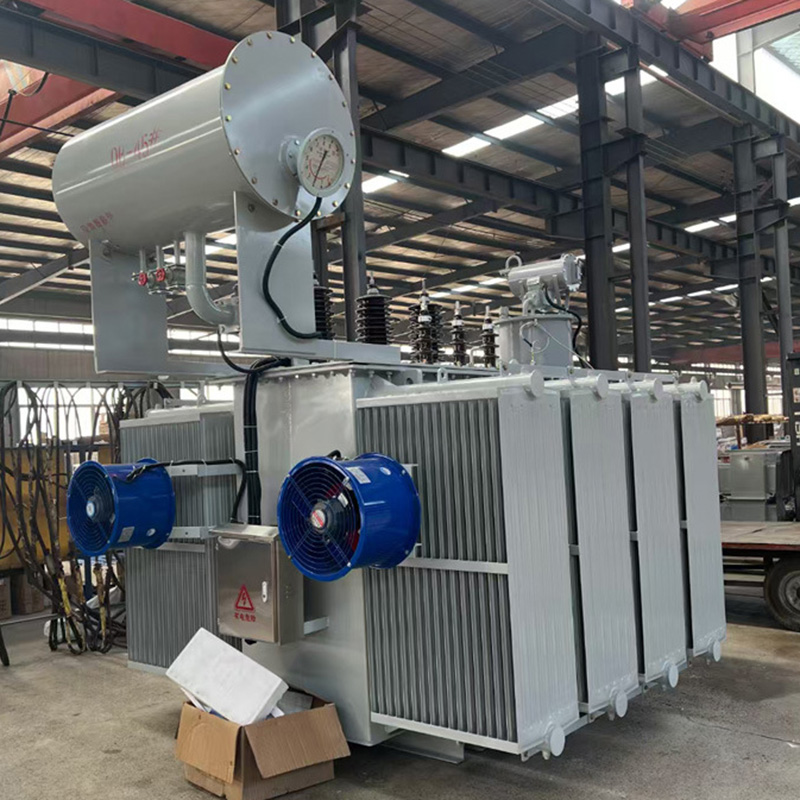

Transformador de potencia sumergido en aceite de 1600 kVA
Capacidad nominal: 1600 kVA
Voltaje: 10/0,4 kV
Conexión del bobinado: Dyn11/ Yyn0
Pérdidas máximas sin carga (Po): 1050 W
Pérdidas máximas en carga (Pk): 1160 W
Impedancia de cortocircuito (Uk): 4,5 %
Introducción del producto
Este producto se utiliza en sistemas de energía como equipo transformador primario para subestaciones de tamaño mediano y pequeño, proporcionando distribución de energía e iluminación para los sectores industrial y agrícola.
Incorporando tecnologías avanzadas de fuentes nacionales e internacionales, utiliza los últimos materiales y un diseño optimizado, lo que da como resultado una estructura más racional y una resistencia eléctrica, resistencia mecánica y capacidad de disipación de calor significativamente mejoradas.
Parámetros de eficiencia energética de transformadores sumergidos en aceite con capacidad de 30 kVA a 2500 kVA y tensión de 10 kV
Detalles del producto
Clasificado |
Voltaje |
Máximo |
Máximo |
Cortocircuito |
capacidad (kVA) |
pérdidas sin carga (W) |
pérdidas bajo carga (W) |
impedancia Uk (% ) |
|
30 |
70 |
505/480 |
4 |
|
50 |
90 |
730/695 |
4 |
|
63 |
100 |
870/830 |
4 |
|
80 |
115 |
1050/1000 |
4 |
|
100 |
135 |
1265/1200 |
4 |
|
125 |
150 |
1510/1440 |
4 |
|
160 |
180 |
1850/1760 |
4 |
|
200 |
6 |
215 |
2185/2080 |
4 |
250 |
6.3 |
260 |
2560/2440 |
4 |
315 |
10 |
305 |
3065/2920 |
4 |
400 |
10.5 |
370 |
3615/3440 |
4 |
500 |
11 |
430 |
4330/4120 |
4 |
630 |
510 |
4960 |
4.5 |
|
800 |
630 |
6000 |
4.5 |
|
1000 |
745 |
8240 |
4.5 |
|
1250 |
870 |
9600 |
4.5 |
|
1600 |
1050 |
11600 |
4.5 |
|
2000 |
1225 |
14640 |
4.5 |
|
2500 |
1440 |
14840 |
5 |
Ventajas del Transformador Trifásico Inmerso en Aceite S20-1600KVA
El núcleo de acero al silicio está construido a partir de láminas de acero al silicio orientadas de 0,18 ~ 0,3 mm, perforadas y apiladas con precisión, lo que garantiza una excelente estabilidad.
La bobina está hecha de cobre puro, con alambre esmaltado con acetal utilizado para alto voltaje y conductor de cobre libre de oxígeno o lámina de cobre para bajo voltaje, mejorando la resistencia al cortocircuito.
El esquema de conexión Dyn11 se aplica para minimizar el impacto de armónicos superiores, proporcionando una fuerte resistencia a cargas desequilibradas y mejorando la calidad del suministro de energía.
Se utiliza la impregnación de aceite al vacío para eliminar las burbujas en el núcleo, lo que garantiza un rendimiento de aislamiento confiable.
