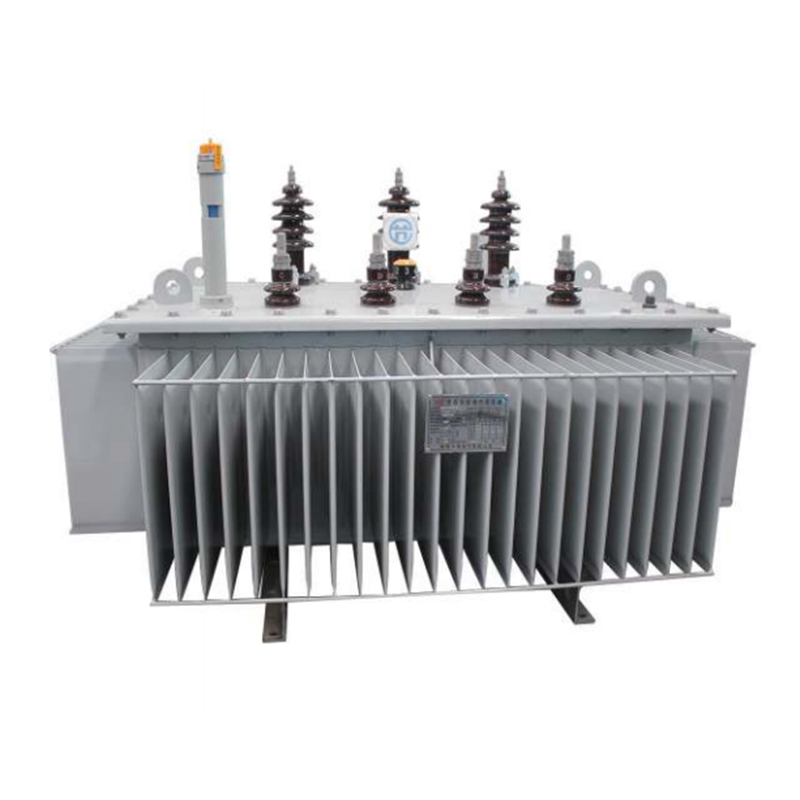

Distribución de energía sumergida en aceite de aleación amorfa de 400 kVA
Capacidad nominal:400 kVA
Voltaje:10/0.hkv
Conexión de bobinado:Dyn11/ Yyn0
Pérdidas máximas sin carga (Po):200 W
Pérdidas máximas bajo carga (Pk):4520W
Impedancia de cortocircuito (Uk):4%
Introducción del producto

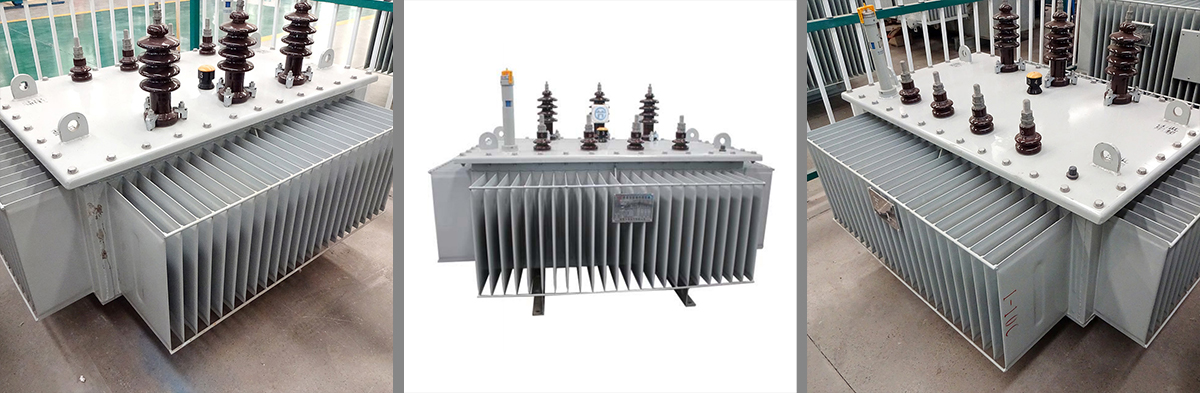

Introducción del transformador de distribución de energía sumergido en aceite de aleación amorfa Sh15-400kVA
Este producto está diseñado para sistemas de energía y sirve como equipo transformador principal en subestaciones de tamaño mediano y pequeño, proporcionando distribución de energía e iluminación para aplicaciones industriales y agrícolas.
La empresa incorpora tecnologías avanzadas de fuentes nacionales e internacionales, utiliza los últimos materiales y aplica diseños optimizados, lo que hace que la estructura del producto sea más refinada y al mismo tiempo mejora significativamente su resistencia eléctrica, durabilidad mecánica y rendimiento de disipación de calor.
Detalles del producto
Clasificado |
Voltaje |
Máximo |
Máximo |
Cortocircuito |
capacidad (kVA) |
pérdidas sin carga (W) |
pérdidas bajo carga (W) |
impedancia Uk (% ) |
|
30 |
33 |
630/600 |
4 |
|
50 |
43 |
910/870 |
4 |
|
63 |
50 |
1090/1040 |
4 |
|
80 |
60 |
1310/1250 |
4 |
|
100 |
75 |
1580/1500 |
4 |
|
125 |
85 |
1890/1800 |
4 |
|
160 |
100 |
2310/2200 |
4 |
|
200 |
6 |
120 |
2730/2600 |
4 |
250 |
6.3 |
140 |
3200/3050 |
4 |
315 |
10 |
170 |
3830/3650 |
4 |
400 |
10.5 |
200 |
4520/4300 |
4 |
500 |
11 |
240 |
5410/5150 |
4 |
630 |
320 |
6200 |
4.5 |
|
800 |
380 |
7500 |
4.5 |
|
1000 |
450 |
10300 |
4.5 |
|
1250 |
530 |
12000 |
4.5 |
|
1600 |
630 |
14500 |
4.5 |
|
2000 |
720 |
18300 |
4.5 |
|
2500 |
865 |
21200 |
5 |
Ventajas del transformador trifásico sumergido en aceite Sh15-400KVA
El núcleo de acero al silicio está construido a partir de láminas de acero al silicio orientadas de 0,18 ~ 0,3 mm, perforadas y apiladas con precisión, lo que garantiza una excelente estabilidad.
La bobina está hecha de cobre de alta pureza, con alambre esmaltado con acetal para alto voltaje y conductores de cobre libre de oxígeno o lámina de cobre para bajo voltaje, mejorando la resistencia a los cortocircuitos.
El símbolo de conexión Dyn11 se adopta para minimizar el impacto de armónicos superiores, proporcionando una fuerte resistencia a cargas desequilibradas y mejorando la calidad del suministro de energía.
Se aplica tecnología de lubricación al vacío para eliminar burbujas en el núcleo, garantizando así un rendimiento de aislamiento confiable y constante.
